Приложение № 1 к РЭ и П по ТУ 15.20.32-003-0193170680-2025. Инструкция по подгонке ботинок по ноге пользователя и замене расходных частей.

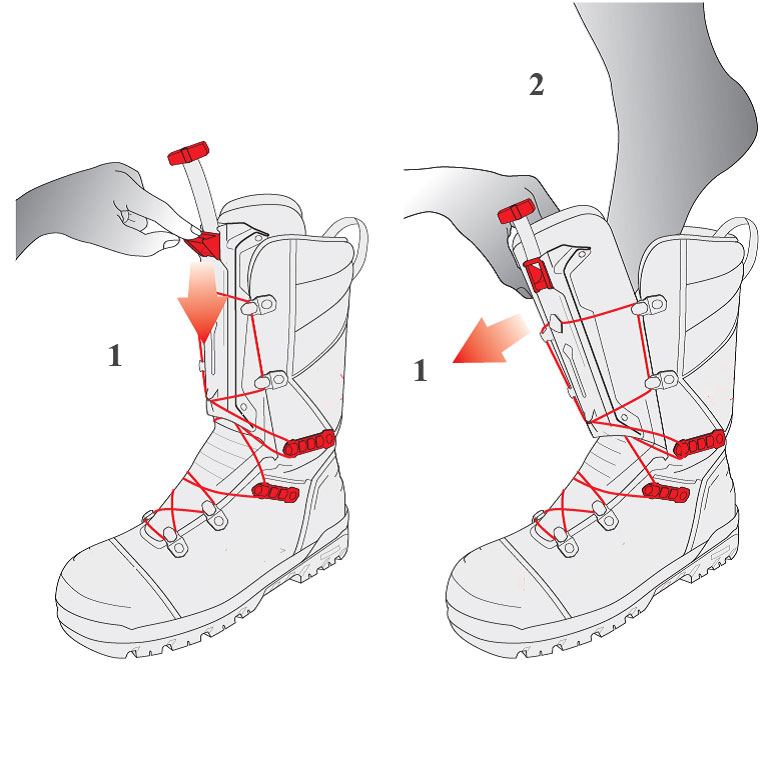

Ослабьте шнурки и наденьте ботинок (1,2).

После затяжки сапог по ноге пользователя ручка (красного цвета) стропы должна быть вставлена и опустится вниз по специальную прорези в защитной накладке (где ходит стропа и закреплена на оси храпового механизма с пружинкой).

Запрещается использовать ботинки с не установленной ручкой затяжной стропы в прорезь накладки!

Рис. 1, 2
После затягивания шнурков (3, 4) проверьте, достаточно ли хорошо сидит ботинок и удобно ли Вам. Если ботинок по-прежнему сидит не идеально, ослабьте шнурки еще раз (пункт 1) и затем выполните действия, описанные в пунктах (зона регулировки А и Б).

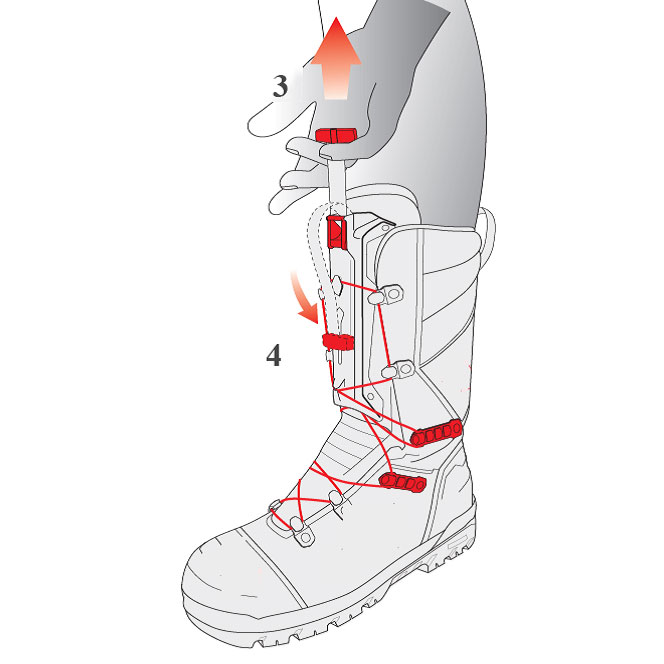

Рис. 3, 4

Нижняя зона регулировки (зона А)

Для регулировки посадки в области нижней части стопы измените положение шнурка на нижней планке шнуровки. Проверьте посадку еще раз, как описано в пунктах 3 и 4. Совет: Для еще более точной регулировки шнурок можно закрепить асимметрично с обеих сторон.

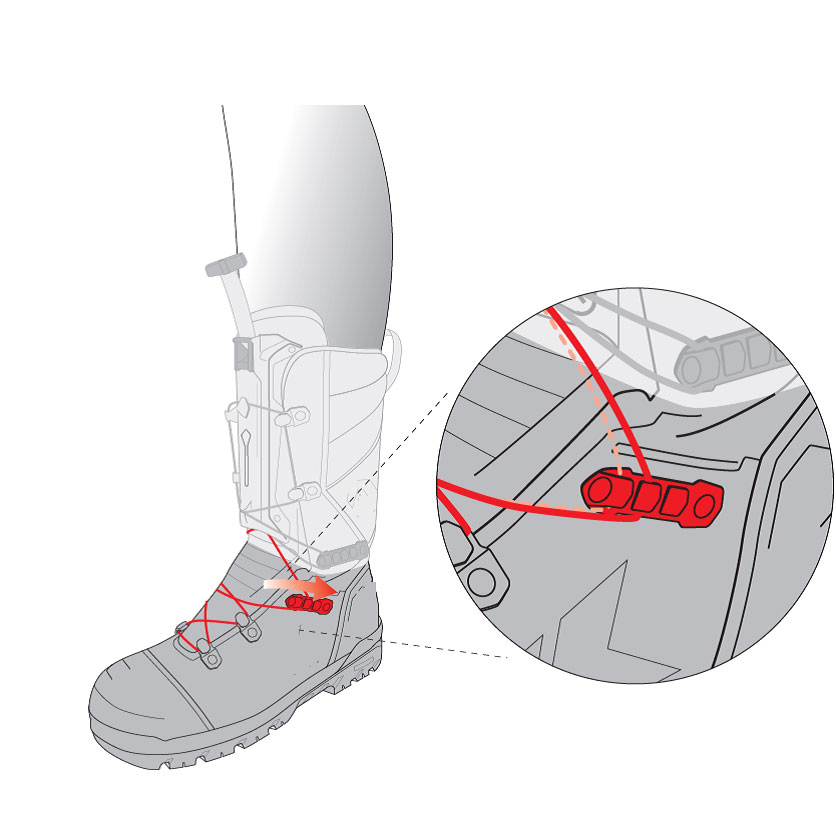

Рис. Регулировка зоны А

Верхняя зона регулировки (зона Б)

Для регулировки посадки внутри обуви измените положение шнурка на верхних регулировочных крючках. Проверьте посадку еще раз, как описано в пунктах 3 и 4]. Совет: Для еще более точной регулировки шнурок можно закрепить асимметрично с обеих сторон.

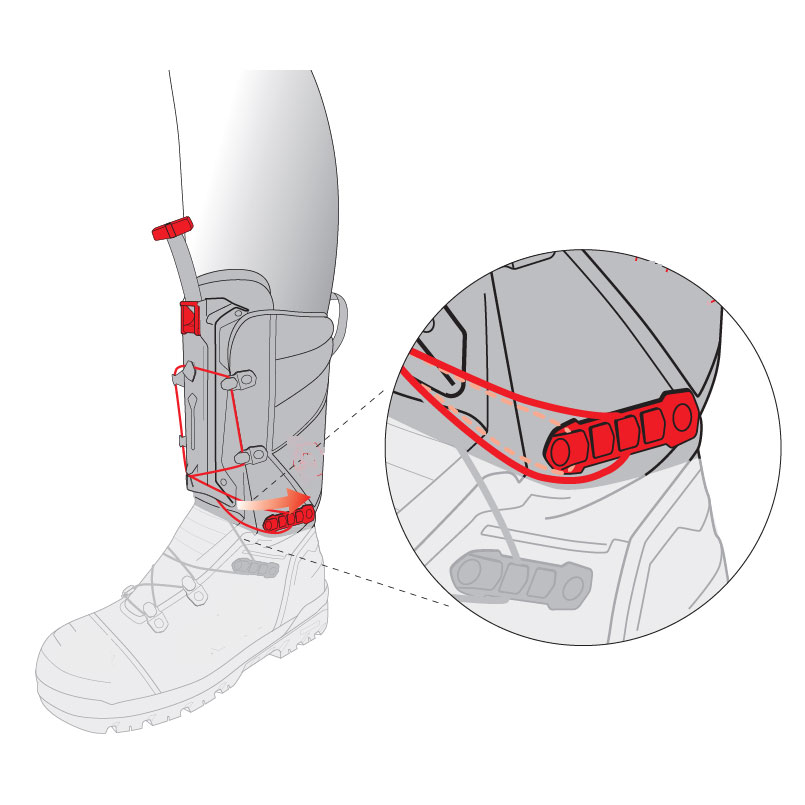

Рис. Регулировка зоны Б

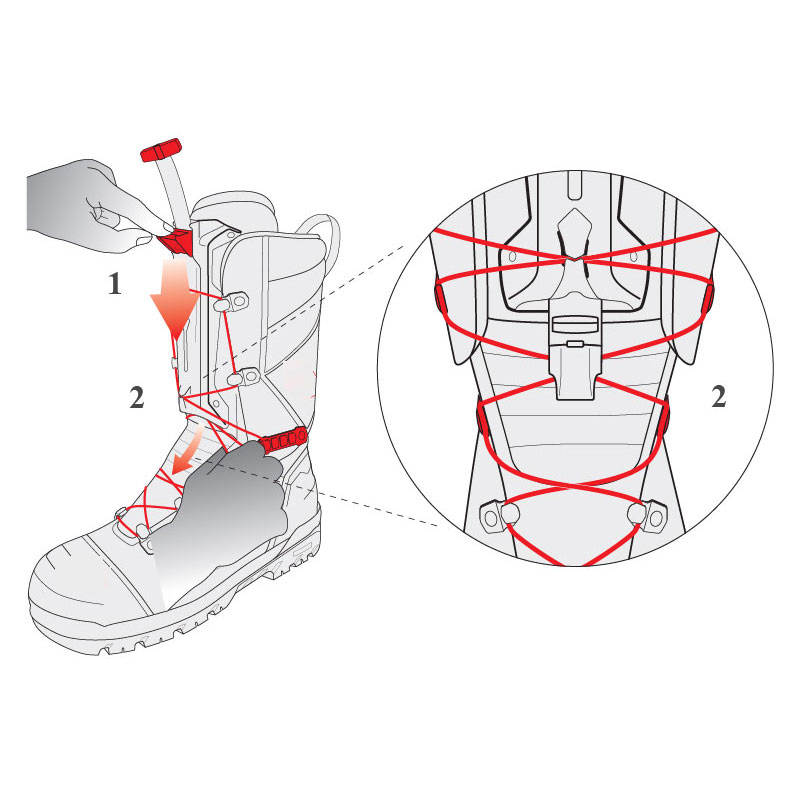

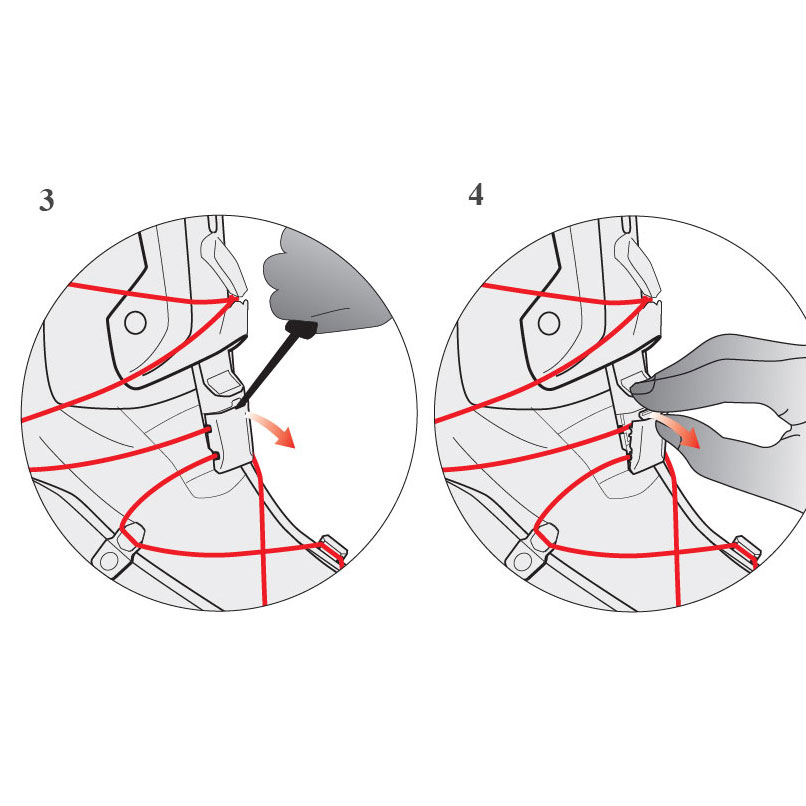

Ослабить шнурки (1 и 2). Снимите защитную крышку с помощью отвертки (3 и 4) , а затем выньте шнурки (5 и 6).

Рис. 1, 2
Рис. 3, 4

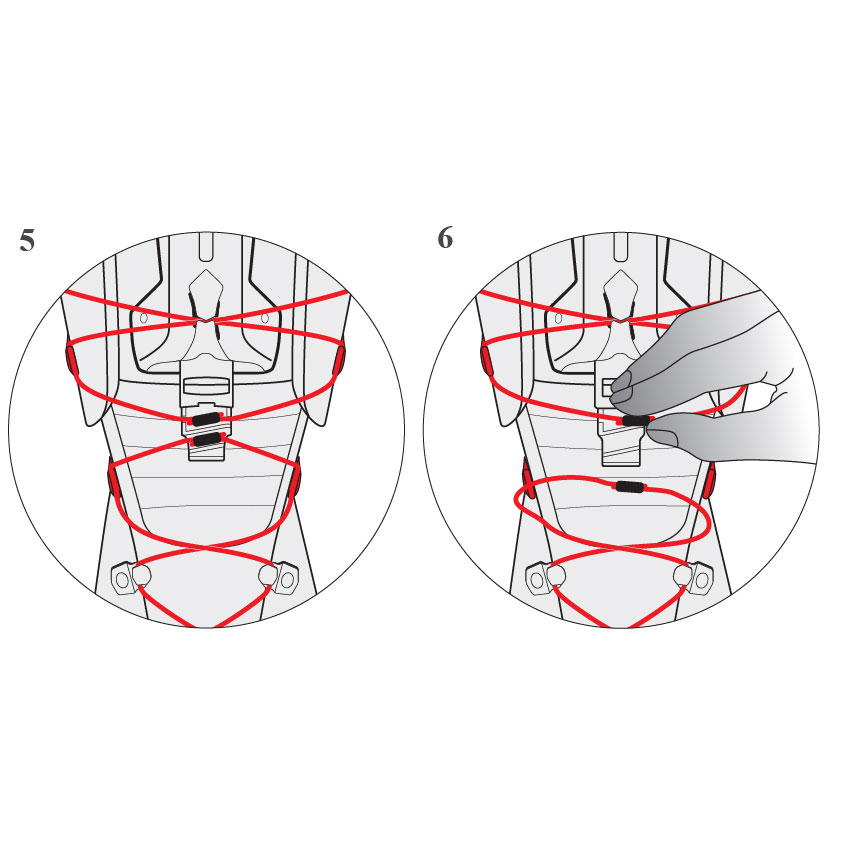

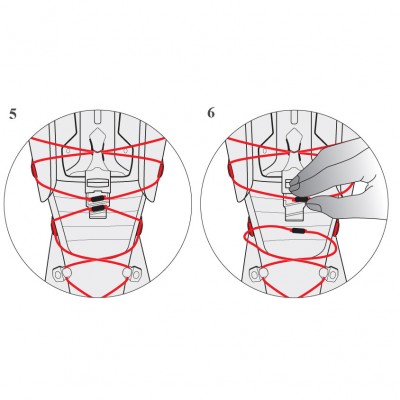

Рис. 5, 6

Совет. Сначала снимите шнурки только с одного ботинка; второй ботинок послужит шаблоном для правильной установки шнурков.

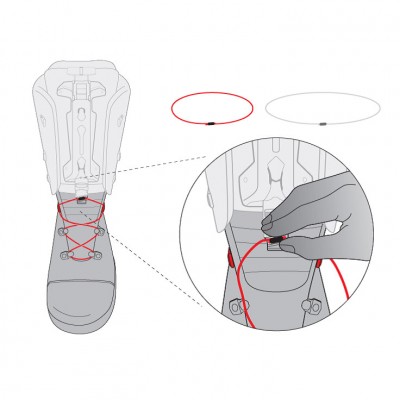

Прикрепление шнурка зоны регулировки А

Внимание: швы шнурков должны располагаться внутри «затягивающего устройства»!

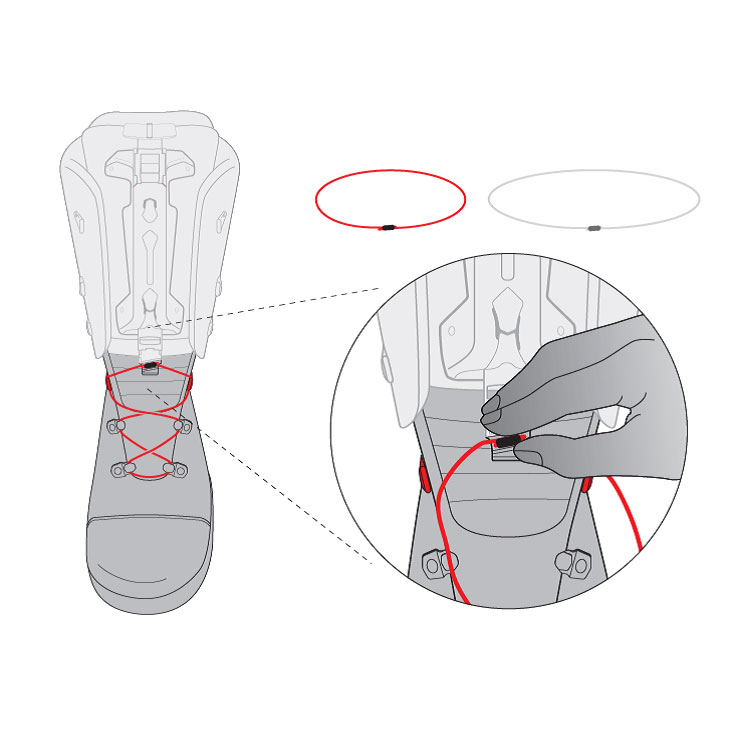

Рис. Замена шнурка зоны А

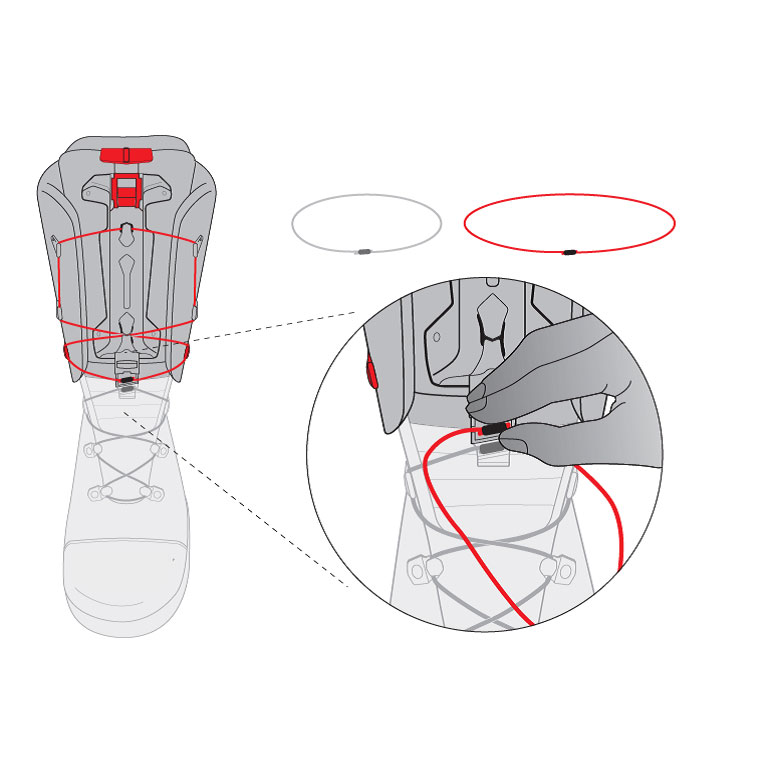

Прикрепление шнурка зоны регулировки Б

Внимание: швы шнурков должны располагаться внутри «затягивающего устройства»!
Рис. Замена шнурка зоны Б

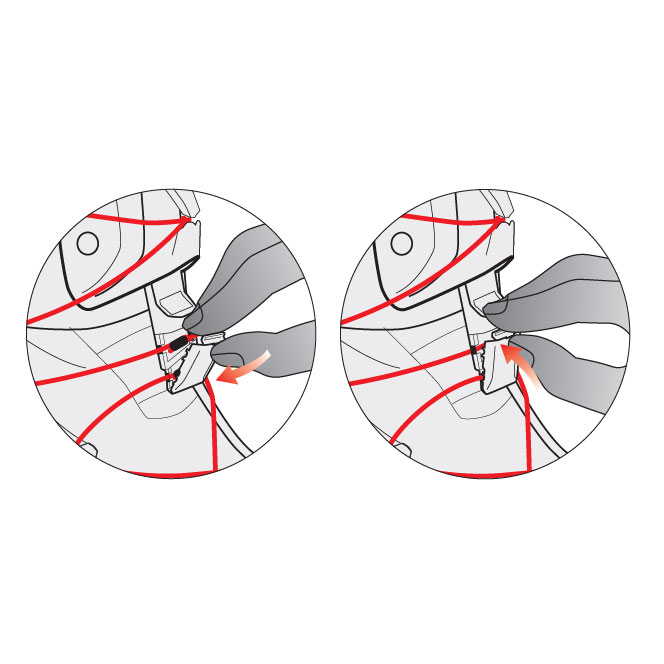

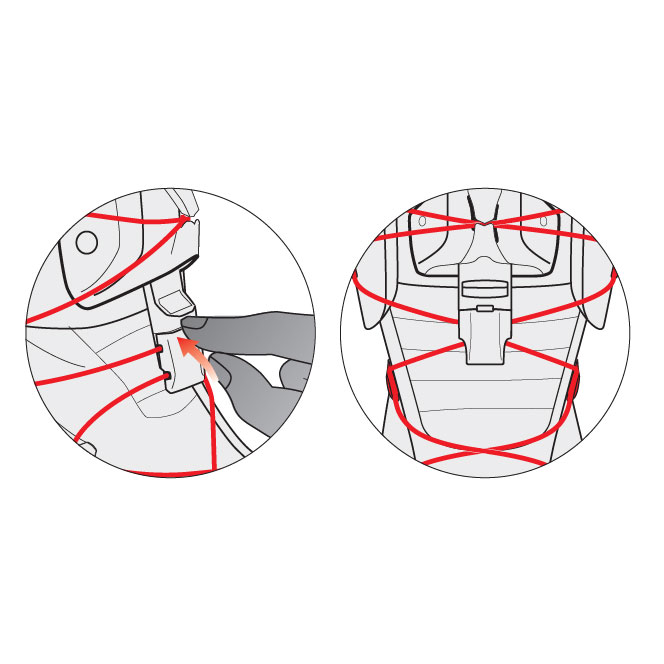

Наденьте защитную крышку.

Подбор шнурков под размер ботинок

Размер Нижний шнурок Верхний шнурок
39-40 Нитки сшивки –белый (79 см) Нитки сшивки –черный (83 см)
41-42 Нитки сшивки –черный (83 см) Нитки сшивки –зеленый (87 см)
43-47 Нитки сшивки –зеленый (87 см) Нитки сшивки –красный (91 см)

Замена затяжной стропы (ремешка)

Ослабить шнурки (1 и 2).

Снимите защитную крышку с помощью отвертки (3 и 4) , а затем выньте шнурки зоны А и зоны Б (5 и 6).

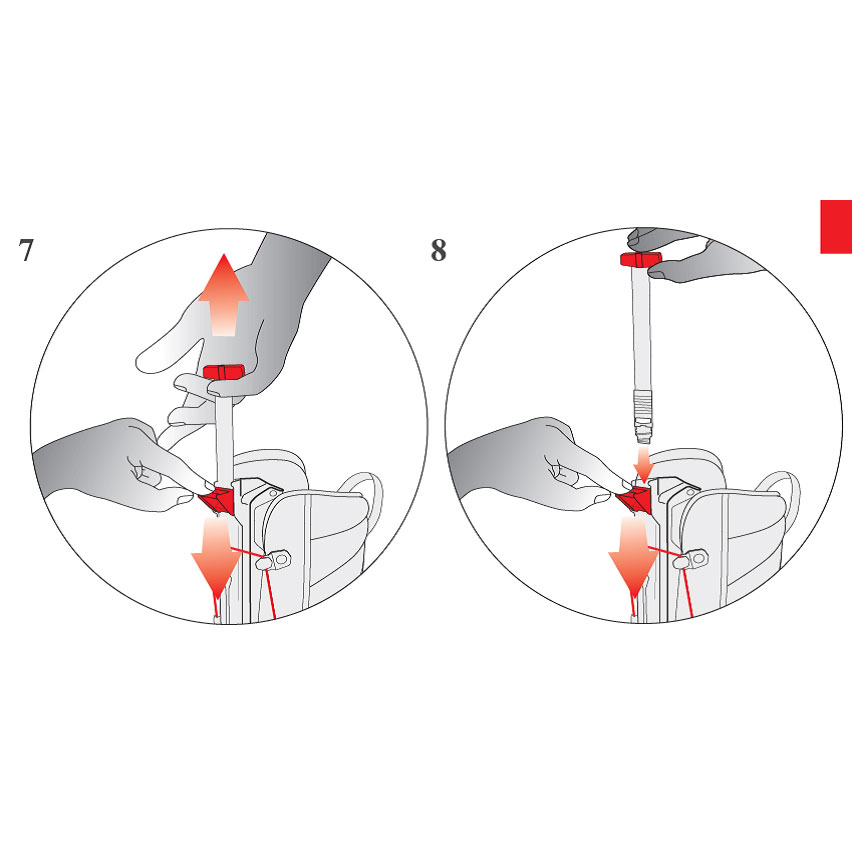

Оставьте застежку открытой (7) и вытяните (8) стропу (ремешок).

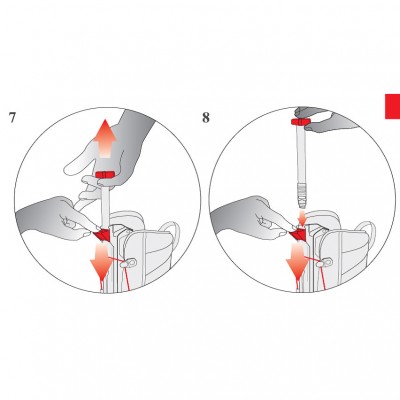

Рис. 7, 8
После установки новой затяжной стропы (ремешка) установите шнурки зоны А и зоны Б (5 и 6) на место, после чего наденьте защитную крышку.
Подгонка ботинок по требуемому размеру пользователя гарантирует комфортное и безопасное использование защитной обуви пожарного и спасателя. Носите с удовольствием.
